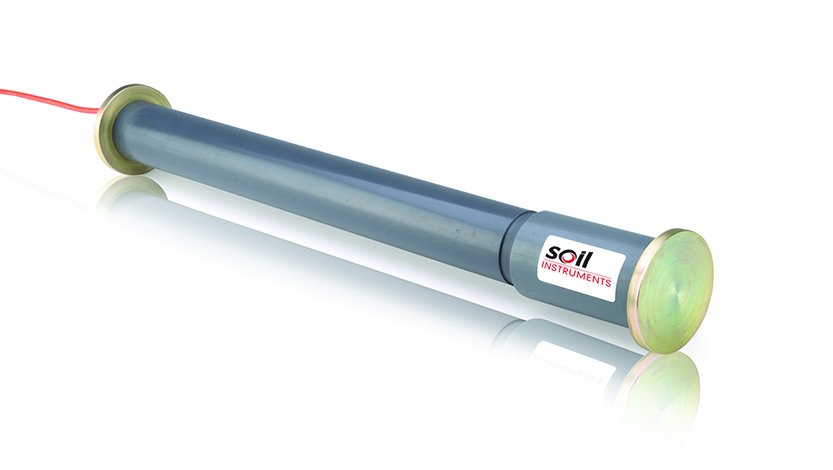

เครื่องวัดรอยต่อแบบฝังในคอนกรีตแบบสั่นสะเทือน เหมาะอย่างยิ่งสำหรับการตรวจสอบการเคลื่อนที่ของรอยต่อในโครงสร้างคอนกรีตขนาดใหญ่ ประกอบด้วยสองส่วน: ปลอกรับ (socket) และตัวเครื่องหลัก ปลอกรับเป็นส่วนปลายที่ถอดออกได้ ซึ่งจะถูกหล่อฝังในคอนกรีตชั้นแรก ตัวเครื่องหลักเป็นเคสป้องกันภายนอกที่บรรจุทรานสดิวเซอร์วัดระยะแบบสั่นสะเทือน และขันสกรูเข้ากับปลอกรับ เมื่อขันสกรูเข้ากับปลอกรับแล้ว จะถูกหล่อฝังในคอนกรีตชั้นที่สอง ทรานสดิวเซอร์มีส่วนประกอบตรวจจับแบบลวดสั่น ซึ่งยึดอยู่กับที่ปลายด้านหนึ่ง และเชื่อมต่อกับก้านกระทุ้งแบบสปริงที่ปลายอีกด้านหนึ่ง การเคลื่อนที่ใดๆ ที่กระทำต่อก้านกระทุ้งจะทำให้สปริงหดตัวหรือยืดออก ส่งผลให้ความตึงของลวดสั่นเพิ่มขึ้นหรือลดลง ความตึงนี้เป็นสัดส่วนโดยตรงกับการเคลื่อนที่ที่กระทำ และดังนั้นจึงเป็นการเปิดหรือปิดของรอยต่อ
The Vibrating Wire Embedment Jointmeter is ideal for monitoring the movement of joints in mass-concrete structures. It comprises of two parts: a socket and a main body. The socket is a detachable end that is cast into the first lift of concrete. The main body is a protective outer case that houses a vibrating wire displacement transducer and screws into the socket. Once screwed into the socket, it is cast into the second lift of concrete. The transducer has a vibrating wire sensing element which is anchored at one end and connected to a spring-loaded push rod at the other end.
Any movement applied to the push rod causes the spring to contract or elongate, causing an increase or decrease in the vibrating wire tension. This tension is directly proportional to the movement applied and therefore the opening or closing of the joint.
